Cara membuat Ladder Program PLC Mitsubishi untuk Alarm Code yang bekerja random menggunakan Seven Segment

Cara membuat Ladder Program PLC Mitsubishi untuk Alarm Code yang bekerja random menggunakan Seven Segment

Hai teman El,

Kali ini El akan membahas bagaimana cara membuat program untuk Alarm Code menggunakan PLC Mitsubishi dan Seven Segment.

Dalam pembuatan program ini, El menggunakan software Gx-Works. El anggap teman-teman sudah mempunyainya ya?

Nah, Bahan berikutnya adalah PLC Q-CPU series dan Seven Segment (7 Segment).

Bagaimana cara kerja sistemnya?



1. Jika terjadi 1 (satu) error, maka code error akan tampil konstan di Seven Segment (7 Segment)

2. Jika terjadi 2 (dua) atau lebih error, maka semua code akan tampil di Seven Segment (7 Segment) secara bergantian dengan delay timer beberapa detik. (Terserah El mau berapa detik juga, kan El yang buat? aahaha)

3. Berdoa :D

Keterangan :

1. x0, x1, x2, x3 dan x4 adalah input Alarm

2. m7000 - m7005 adalah output memory internal

3. Y51 - y54 adalah output ke Sevent Segment

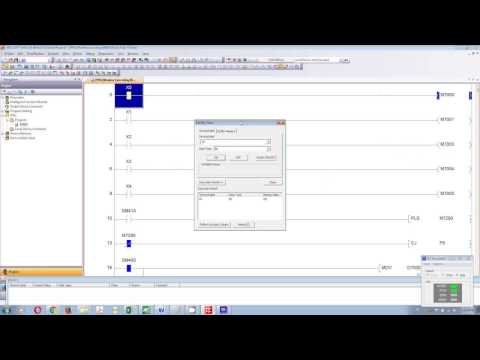

Untuk Lebih jelasnya, kalian bisa lihat tutorial di video dibawah ini ya teman El? :D

Selamat bingung :)

Jangan lupa ikuti terus El di Facebook fanpage ya. LEARNING PLC PROGRAM
